2LQF1W 型冷卻器

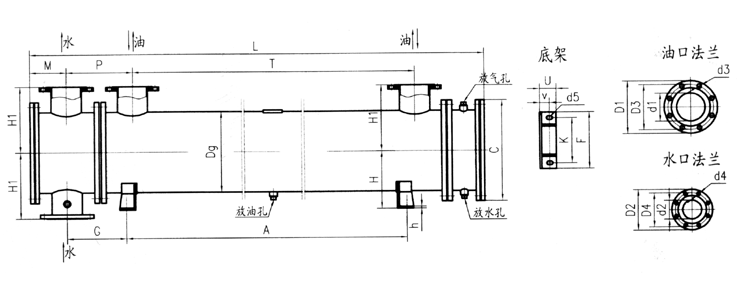

一、2LQF1W型冷卻器尺寸示意圖

型號	換熱面積（M2）	Dg	H1	V	K	d5	h	D1	d3	d2	D2	d4	M	T	A	重量（kg）
型號	換熱面積（M2）	C	H	U	F	d5	d1	D3	d3		D4	d4	P	L	G	重量（kg）
10/19F	19	273	248	35	140	4孔 16×22	10	280	8孔 ø23	80	190	8孔 ø18	140	2690	2690	578
10/19F	19	360	190	60	200	4孔 16×22	150	240	8孔 ø23		160	8孔 ø18	290	3460	240	578
10/25F	25	325	280	35	165	4孔 16×32	10	280	8孔 ø23	80	190	8孔 ø18	145	2690	2690	746
10/25F	25	415	216	60	230	4孔 16×32	154	240	8孔 ø23		160	8孔 ø18	292	3470	240	746
10/29F	29	340	298	50	190	4孔 16×32	10	280	8孔 ø23	100	215	8孔 ø18	160	2690	2670	883
10/29F	29	445	268	85	250	4孔 16×32	150	240	8孔 ø23		285	8孔 ø18	310	3510	280	883
10/36F	36	390	324	50	215	4孔 19×32	10	280	8孔 ø23	100	215	8孔 ø18	165	3680	2640	1054
10/36F	36	495	292	85	270	4孔 19×32	150	240	8孔 ø23		285	8孔 ø18	320	3520	285	1054
10/45F	45	425	350	50	240	4孔 19×32	10	280	8孔 ø23	150	280	8孔 ø23	190	3680	2670	1458
10/45F	45	550	305	85	300	4孔 19×32	150	240	8孔 ø23		240	8孔 ø23	345	3580	310	1458
10/55F	55	460	375	70	265	4孔 19×32	14	335	12孔 ø23	150	280	8孔 ø23	195	2615	2590	1553
10/55F	55	660	330	100	325	4孔 19×32	200	295	12孔 ø23		240	8孔 ø23	385	3630	345	1553
10/68F	68	500	405	70	345	4孔 19×32	14	335	12孔 ø23	150	280	8孔 ø23	200	2600	2590	2140
10/68F	68	655	348	100	400	4孔 19×32	200	295	12孔 ø23		240	8孔 ø23	390	3640	350	2140
10/77F	77	550	432	70	345	4孔 19×32	14	335	12孔 ø23	150	280	8孔 ø23	205	2595	2590	2582
10/77F	77	705	380	100	400	4孔 19×32	200	295	12孔 ø23		240	8孔 ø23	395	3665	355	2582
10/100F	100	650	490	100	380	4孔 ø22	14	405	12孔 ø25	200	335	8孔 ø23	240	2525	2690	3160
10/100F	100	805	432	125	435	4孔 ø22	250	355	12孔 ø25		295	8孔 ø23	458	2730	360	3160
10/135F	135	730	540	100	432	4孔 ø22	14	405	12孔 ø25	200	335	8孔 ø23	255	2510	2620	3736
10/135F	135	905	482	125	480	4孔 ø22	250	335	12孔 ø25		295	8孔 ø23	475	3770	375	3736
10/176F	176	650	489	100	382	4孔 ø22	14	405	12孔 ø25	200	335	8孔 ø23	201	4705	4700	4779
10/176F	176	805	435	125	430	4孔 ø22	250	335	12孔 ø25		295	8孔 ø23	381	5709	425	4779
10/244F	244	730	540	100	432	4孔 ø22	14	405	12孔 ø25	200	335	8孔 ø23	611	4993	4800	6056
10/244F	244	908	485	125	480	4孔 ø22	250	335	12孔 ø25		295	8孔 ø23	404	6022	450	6056
10/290F	290	730	540	100	432	4孔 ø22	14	405	12孔 ø25	200	335	8孔 ø23	611	5905	5800	6599
10/290F	290	908	485	125	480	4孔 ø22	250	335	12孔 ø25		295	8孔 ø23	404	7059	450	6599
